电磁流量计工作原理图及性能特点
电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。其工作原理是根据法拉第电磁感应定律制成的，电磁流量计用来测量导电液体体积流量的仪表。由于其独特的优点，电磁流量计目前已**地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；电磁流量计各种浆液流量测量，形成了独特的应用领域。随着技术的进步，电磁流量计工作原理还可以测量液相的正反双向流量，这一点是其他仪表无法达到的。

在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。



电磁流量计工作原理
（一）测量原理
根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B， L，u三者互相垂直，则
e＝Blu       （3－35）

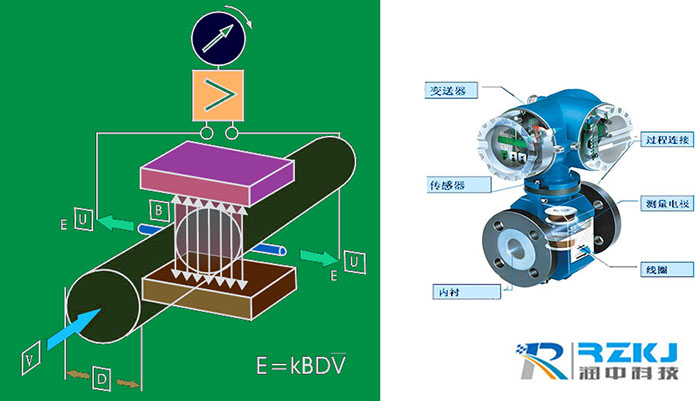

与此相仿．在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两端安装一对电极
（图3—17）则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：
e＝BD        （3－36）
式中，为管道截面上的平均流速．由此可得管道的体积流量为：
qv＝πDUˉ＝   （3－37）
由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关．这就是电磁流量计的测量原理．
需要说明的是，要使式（3—37）严格成立，必须使测量条件满足下列假定：
①磁场是均匀分布的恒定磁??；
②被测流体的流速轴对称分布；
③被测液体是非磁性的；
④被测液体的电导率均匀且各向同性。
