    磁浮子液位计应用中需要改进两处缺陷的改进方法

    发表时间：2015-08-05 ??点击次数：816? 技术支持：1560-1403-222


    <a data-cke-saved-href=https://www.koeyb.com/cifanbanyeweiji/ href=https://www.koeyb.com/cifanbanyeweiji/ target=_blank class=infotextkey>磁翻板液位计</a>技术资料

    磁浮子液位计作为一种结构简单，观测数据直观的液位测量装置，在我公司得到了大面积的使用，并且反响都很好，不过针对某些特殊测量位置的磁浮子，由于其位置的特殊性，液位计在应用中,发现有两处缺陷，需要有针对性地加以改进。

    磁浮子液位计排污后，发现浮子不能起浮，检查后注意到是其主要原因是:液位计排污后,浮子下落,浮子下部的球形封头与下法兰中心孔上倒角面紧密贴合(见图2),加上主体内存在较高的压力,P内>P外,使浮子紧压在下法兰上不能浮起。主体内有油污时,上述情况更易发生。

    解决的办法是:在下法兰上部垫一圆形带孔托片,其结构见图3。这样浮子降下后落在托片上,避免在下法兰排污孔上被贴合,排污完毕,浮子随液位升高浮起,实践表明,此法简单可行。
    该液位计对容器底10 cm以内的液位无法测量主要是其设计上的缺陷造成,如图4所示。

    (1)　L1尺寸不够,在主体没有液氨的情况下,因磁浮子中磁块超过“0”刻度线,使OA段标尺翻板被启翻。

     (2)　只有液位超过L3的高度,磁子才上浮,因而L3这段液位形成测量死角。其改进办法是:加长L1段,使L1≥L2,这样,在主体没有液氨的情况下,浮子的磁块就处在翻板“0”刻度线以下,而不会使翻板启翻,另外,L1≥L2时,浮子起浮点在容器底部以下,因而能够准确测量容器整个高度的液位,不再有L3这段测量死角。

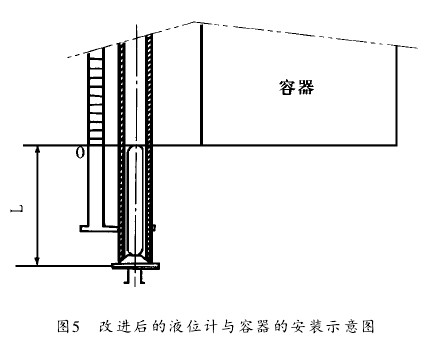

    改进后的磁浮子液位计与容器间的安装位置关系,如图5　改进后的液位计与容器的安装示意图

    改进后的液位计在安装时,将液位计标尺零刻度线、无液位时主体内浮子顶部及容器的底边处在同一标高,即与液位计主体下法兰的距离都等于L。这样,当容器有液位时,浮子即起浮并带动翻板翻转。在此需说明的是,在购买或制做浮子时,必须要求浮子和测量液体的密度相同。

    磁浮子贴面示意图托片

    测量死角形成的原因改进后的安装示意图

    本文由润中仪表科技有限公司整理发布。
